前言

        我厂生产的XJL-42A，XJL-42B型小口径罗盘测斜仪适用于Ф46mm以上孔径倾斜角（顶角）和方位的测量。非磁性矿区同磁性矿区相比测量时方位角受磁性干扰而影响测量精度。
        XJL-42B型是在XJL-42A型的结构基础上，对定时器的擒纵调速系统进行了改进，从而降低了定时器对使用和保管环境要求的敏感性，减少了故障率，在时间控制、测量精度等方面都有显著提高。是我厂新推出的专利产品。

技术参数

1.    顶角测量范围：0°—60°，分度值为：2°，测量误差：≤±2°。
2.    方位角测量范围：0°­—360°，分度值：2°，在非磁性矿区、倾斜角（顶角）≥4°时，方位角测量误差：≤±3°。
3.    测量仪表外形尺寸：Ф34.8mm×196mm；总装后测具外形尺寸；Ф42mm×1700mm。重量：12kg。
4.    可控时间：10—60分钟，误差±5分钟。
5.    测具密闭性能：可承受压力100kg/cm²。

仪器结构和原理

        仪器主要由测量仪表和测具两部分组成。测具结构和安装顺序详见附图（2）。每台仪器配备两支测量仪表。为提高测量可靠性，顶角及方位角的测量读数取两支测量仪表的平均值。

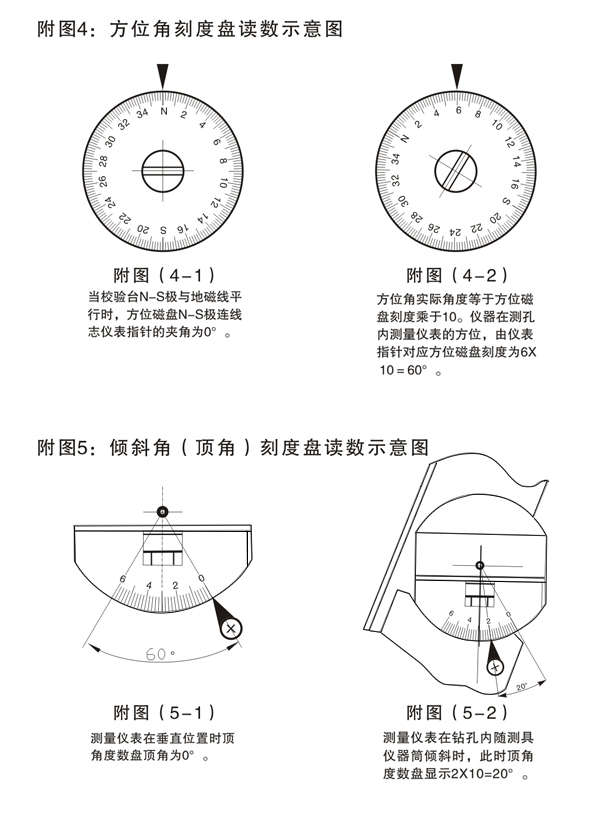

        测量仪表由罗盘总成、定时器总成组成。罗盘总成、定时器总成分别组装在框体上，框体在外壳内灵活转动。测量时罗盘盒内方位磁盘N—S极始终与地磁线N—S极保持平行，仪表方位指针和方位磁盘N—S极连线所形成的夹角即方位角（参见附图4—1、附图4—2）。当测量仪表在钻孔内随测具的仪器筒倾斜时，重锤始终重叠于重心线，此时仪表指针方向和顶角刻度盘基准线所形成的夹角即顶角，也是我们俗称的倾斜角（参见附图5—1、5—2）

测量方法

         测量仪表放入仪器筒前，顺时针开启定时器到所设定的时间刻度（按孔深度估计测具到达孔底所需时间与机器安装时间总和，参见附图3—1、附图3—2），检查罗盘总成转动是否灵活，否则轻轻拨动齿条和挺杆使其归位；拨动框体在外壳内灵活转动。

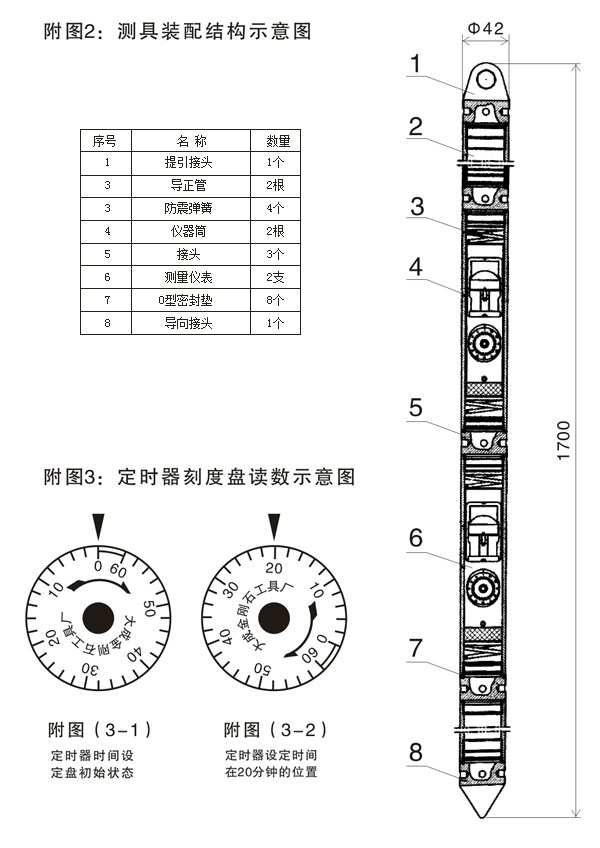

         按附图（2）所示顺序，用钢丝绳与提引接头连接上导正管。上导正管、两支仪器筒、下导正管分别由三个接头连接。下导正管的下端与导向接头连接。连接仪器筒时，将测量仪表分别装入两支仪器筒内，防震弹簧置于测量仪表两端。上下导正管、仪器筒、接头、防震弹簧同类均可互换。每段连接处，接头务必放置O型密封垫，并拧紧以防渗水。待测具被送入孔底，定时器走完预定时间，过10分钟后方可提升测具，取出测量仪表。方位角和顶角读数方法参见附图（4—1、4—2、5—1、5—2）

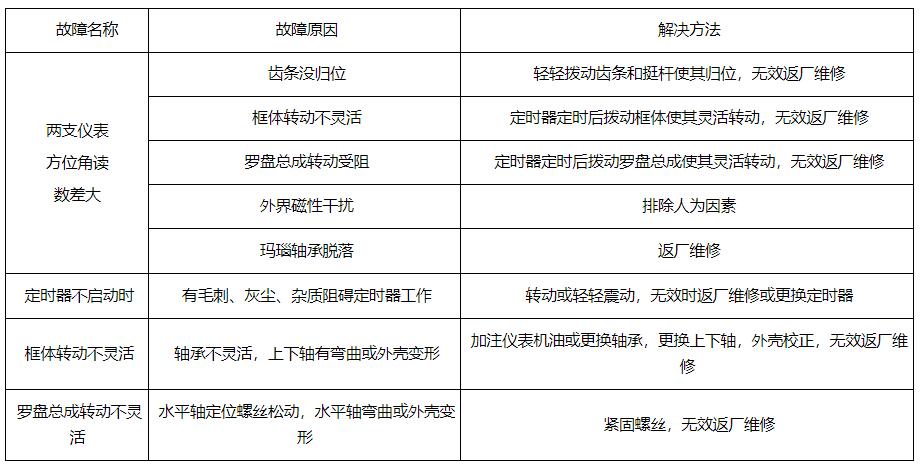

常见事故及排除方法

注意事项

1.    使用本仪器前，专责人员要详细阅读说明书；
2.    定时器禁止反方向定时操作，否则会造成人为损坏；
3.    使用和运输过程中，严禁撞击和水侵、油侵、潮湿和磁性干扰等意外发生；
4.    严格按说明书中的操作方法实施测量，发现异常状况或因使用不当，造成仪器损坏以及仪器的校验、务必返厂进行；
5.    除运输和不当使用造成的意外损坏外，仪器质量问题免费保修6个月。每年免费检修一次，换件费用自理。
6.    说明书中检验证书、仪器编号是维修、校验的唯一依据。维修、校验时需将仪器和说明书中的合格证同时返厂。

测斜仪装箱单
